Как пользоваться мультиметром: цифровым и аналоговым

Использование мультиметра, аналогового или цифрового цифрового мультиметра, как правило, несложно, хотя несколько полезных инструкций могут помочь в начале работы, а также могут помочь советы и подсказки.

Мультиметры очень дешевы и являются одним из наиболее часто используемых элементов оборудования для тестирования электроники. Хотя базовые инструкции по работе с мультиметром могут быть даны при покупке измерительного прибора, подробные сведения о том, как использовать мультиметр для проверки цепей и максимально использовать его возможности, доступны не всегда.

Хотя между внутренними схемами аналоговых и цифровых мультиметров есть существенные различия, способы их использования сравнительно схожи. Однако ниже приведены отдельные разделы с инструкциями по использованию цифрового мультиметра и по использованию аналогового мультиметра.

Как пользоваться цифровым мультиметром

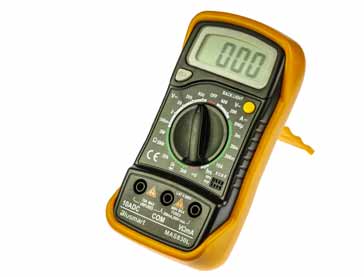

При рассмотрении того, как использовать цифровой мультиметр, цифровой мультиметр, стоит разобраться в основных элементах управления. Обычно в верхней части основной передней панели находится экран, на котором отображаются показания и, возможно, несколько других указаний. Также будет главный переключатель для выбора типа измерения: амперы, вольты, омы и любые другие типы измерений, которые необходимо выполнить. Это может включать положение выключения, хотя некоторые счетчики имеют отдельный переключатель включения/выключения.

Там же будут разъемы для датчиков. Несколько лет назад эти разъемы обычно представляли собой обычные вилки бананового типа, но в наши дни безопасность стала более заметной, аналогичные разъемы, но с большей защитой от случайного прикосновения к токопроводящим поверхностям.

Обычно имеется три или, возможно, четыре соединения. Одним из них является обычное соединение, к которому обычно подключается черный щуп. другой обычно используется для измерения напряжения и сопротивления. Третий обычно предназначен для измерения тока, и может быть даже один для диапазонов малых токов. Могут быть дополнительные соединения для датчиков температуры или для проверки транзисторов, где необходимо три соединения и т. д.

Работа с цифровым мультиметром, цифровым мультиметром, обычно очень проста. Зная, как выполнять измерения напряжения, тока и сопротивления, можно использовать мультиметр. Если счетчик новый, то, очевидно, необходимо будет установить батарею для его питания. Обычно это просто и понятно, и подробности можно найти в инструкции по эксплуатации цифрового мультиметра.

Пользоваться цифровым мультиметром довольно просто — несколько простых шагов облегчают его использование.

При использовании счетчика можно выполнить ряд простых шагов:

1. Включите счетчик
2. Вставьте щупы в правильные соединения — это необходимо, потому что может быть несколько разных соединений, которые можно использовать.
3. Установите переключатель на правильный тип измерения и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра можно уменьшить. Однако выбор слишком высокого диапазона предотвращает перегрузку измерителя.
4. Оптимизируйте диапазон для лучшего чтения. Если возможно, разрешите всем старшим цифрам не читать нуль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
5. После того, как считывание завершено, разумной мерой предосторожности является размещение щупов в гнездах для измерения напряжения и установка диапазона на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Как пользоваться аналоговым мультиметром

Работать с аналоговым мультиметром довольно просто. При знании того, как производить измерения напряжения, тока и сопротивления, необходимо только уметь пользоваться самим мультиметром. Как правило, аналоговый измерительный прибор имеет основной циферблат, а под ним находится переключатель диапазона. Обычно используется только один переключатель, но иногда используется более одного, как в случае с британским AVO 8. Переключатель имеет положения для постоянного и переменного напряжения, а также для постоянного и переменного тока. Также будут диапазоны сопротивления.

Что касается цифрового мультиметра, то там будут разные соединения для измерительных щупов. Часто защита этих соединений не такая строгая, как для цифровых мультиметров — многие аналоговые счетчики намного старше и могут не иметь тех же стандартов безопасности, когда они были сделаны. Соответственно, при обращении с ними требуется особая осторожность. Если измеритель новый, то, очевидно, необходимо будет установить любую батарею или батареи, необходимые для измерения сопротивления.

Использовать аналоговый мультиметр так же просто, как и цифровой, но будут видны некоторые отличия.

При использовании счетчика можно выполнить ряд простых шагов:

1. Вставьте щупы в правильные соединения — это необходимо, потому что может быть несколько разных соединений, которые можно использовать. Обязательно выполните правильные соединения и не подключайте их к соединениям для измерения слабого тока, если необходимо выполнить измерение высокого напряжения — это может привести к повреждению мультиметра.
2. Установите переключатель на правильный тип измерения и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости диапазон мультиметра можно уменьшить позже. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
3. Оптимизируйте диапазон для лучшего чтения. Если возможно, отрегулируйте его так, чтобы можно было получить максимальное отклонение расходомера. Таким образом, будет получено наиболее точное чтение.
4. После того, как считывание будет завершено, разумной мерой предосторожности будет вставить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Общие советы и подсказки

Вне зависимости от типа используемого измерительного прибора, будь то аналог цифрового мультиметра, цифровой мультиметр, есть несколько моментов, о которых стоит помнить:

• Соблюдайте осторожность при обращении со щупами: хотя щупы предназначены для измерения точек цепи, они все же легко могут соскользнуть. Иногда это может привести к короткому замыканию, поэтому при прощупывании требуется осторожность, следите за тем, чтобы щупы не соскальзывали.
• Выключайте измеритель, когда он не используется: Когда измерительный прибор не используется, всегда разумно выключать его. Хотя у аналоговых счетчиков нет кнопки включения/выключения, у цифровых они есть, и они потребляют энергию батареи, когда они включены. У некоторых будет возможность автоматического отключения, но не у всех. Всегда разумно выключать цифровой мультиметр, когда он не используется. Таким образом, батарея с меньшей вероятностью разрядится и будет готова к использованию, когда это необходимо.
• Верните измерительный прибор в положение переключателя высокого напряжения после использования: При использовании испытательного измерительного прибора, аналогового или цифрового, целесообразно возвращать переключатель диапазона в положение наивысшего напряжения после использования. Таким образом, если измерительный прибор используется без установки правильного диапазона, что легко может произойти при проведении испытаний, никаких повреждений не произойдет. Если бы он был настроен на диапазон малых токов, могла бы возникнуть явная вероятность повреждения, если бы, например, он предназначался для измерения большого напряжения.
• Соблюдайте правильную полярность для аналоговых измерительных приборов: если показания напряжения или тока неверны для аналоговых измерительных приборов, стрелка измерителя отклонится назад, и, если будет большое показание, это может повредить механизм измерителя. Всегда разумно убедиться, что ожидаемое показание соответствует способу измерения цепи.
• Выберите самый высокий диапазон для первого измерения: Для любого измерителя, особенно для аналоговых измерительных приборов, важно, чтобы в первую очередь выбирался самый высокий диапазон. Таким образом, при наличии большого напряжения счетчик не будет перегружен. Некоторые цифровые мультиметры имеют функцию, известную как автоматический выбор диапазона, когда он выбирает диапазон после того, как он был установлен на текущее напряжение, сопротивление и т. д., но для других необходимо установить диапазон, а также тип измерения. Это может быть очень важно для аналоговых измерительных приборов, так как движение измерителя может быть повреждено, если оно слишком сильно перегружено.

Это всего лишь несколько общих советов и советов, которые помогут в использовании мультиметров, как аналоговых, так и цифровых.

Более глубокое понимание измерений

Основными измерениями, которые должны быть выполнены с помощью испытательных приборов, являются измерения напряжения, силы тока и сопротивления. Измерения напряжения являются наиболее простыми, но ток и сопротивление также не должны вызывать серьезных проблем. Более подробная информация приведена по ссылкам ниже.

• Измерения напряжения. Измерения напряжения обычно осуществляются путем выбора правильного диапазона, а затем размещения щупов в двух измеряемых точках. Обычно черный щуп используется для подключения к земле, а красный — для более высокого напряжения.
• Измерения тока: При измерении тока с помощью тестового счетчика обычно необходимо разорвать цепь и поместить счетчик на одну линию с цепью, чтобы ток протекал через счетчик. Таким образом он измеряет ток. Хотя есть способы, при которых цепь не нужно разрывать, это наиболее широко используемый метод.
• Измерения сопротивления. Измерения сопротивления легко выполнять как с помощью аналоговых, так и цифровых мультиметров. Измерения можно просто выполнить, поместив резистор между двумя щупами и измерив сопротивление. Выбор наиболее подходящего диапазона, очевидно, является ключевым. При измерении сопротивления лучше всего делать это с удаленным компонентом из схемы, иначе другие компоненты схемы повлияют на результат. Кроме того, для зарядки конденсаторов потребуется время, и это будет означать, что окончательное показание не будет достигнуто в течение некоторого времени. Также диоды будут давать разные значения в разных направлениях.

Аналоговые измерительные приборы, как правило, могут измерять только ток, напряжение и сопротивление — диапазоны переменного и постоянного тока обычно доступны как для тока, так и для напряжения.

Цифровые мультиметры могут выполнять эти измерения, и в дополнение к этому многие цифровые мультиметры также могут выполнять измерения емкости, частоты, выполнять тесты диодов и транзисторов, некоторые могут измерять температуру, и есть даже другие измерения, которые могут быть выполнены. Ознакомьтесь с инструкциями для цифрового мультиметра, чтобы точно узнать, что можно сделать и как можно проводить тесты.

Мультиметры очень просты в использовании, и они являются наиболее важной частью испытательного оборудования, которое необходимо при проведении любых работ по сборке электроники. К счастью, инструкции по использованию мультиметра просты, и они должны хорошо служить долгие годы при хорошем обращении. Кроме того, можно использовать мультиметр для выполнения многих типов тестов. Даже старые аналоговые измерители можно использовать по-разному, а цифровые мультиметры часто имеют множество измерительных возможностей, выходящих за рамки базовых измерений силы тока, напряжения и сопротивления.
