Существует широкий выбор антенных тюнеров, и не всегда легко выбрать лучший для вашего конкретного приложения — ознакомьтесь с нашим руководством с полезными советами и советами.
Существует широкий выбор антенных тюнеров или блоков настройки антенн, ATU, доступных для покупки на рынке радиолюбителей. Имея доступный выбор, не всегда легко понять, какой из них выбрать и будут ли действительно использоваться все варианты, предлагаемые более дорогими, и будут ли они того стоить. Также разумно сделать антенный тюнер, а не покупать его, поскольку доступно множество схем.
При выборе антенного тюнера/блока настройки антенн, ATU купить есть несколько моментов, которые могут быть интересны:
- Покрытие частот: Антенные тюнеры / антенные тюнеры обычно предназначены для работы в диапазоне ВЧ, но перед покупкой стоит убедиться, что они покрывают требуемые диапазоны. Обычно они покрывают КВ-диапазоны от 160 до 10 метров или от 80 до 10 метров, но некоторые также покрывают 6 метров и т. д.
- Мощность: Доступно множество различных ATU / антенных тюнеров. Номинальная мощность является важным параметром, особенно если предполагается работа с высокой мощностью. Высокомощные будут одинаково хорошо работать с маломощными, но важно следить за тем, чтобы номинальная мощность не была превышена. Переключатели, катушки и т. д. могут перегреться или возникнуть искрение, если превышена номинальная мощность. Поскольку некоторые антенные тюнеры предназначены для маломощных QRP-операций, их не следует использовать для уровней мощности более нескольких ватт. Также разумно опасаться перегрузки автоматических тюнеров — они используют герконы в своих цепях для обеспечения переключения, и перегрузка этих реле может привести к повреждению — возможно, реле запаяно. Ввиду этого целесообразно перед покупкой проверить мощность антенного тюнера.

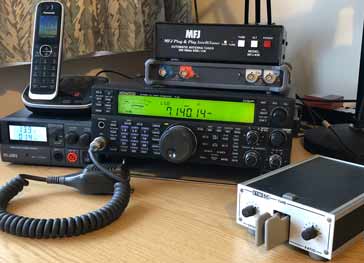

- Ручной или автоматический: на заре любительского радио все антенные тюнеры были ручными и часто усиливали поздние ручки управления на передней панели для простой и точной регулировки переменных конденсаторов — часто также использовался большой переключатель, поскольку он соответствовал ручкам конденсатора. а также переключатели, как правило, были большими, чтобы выдерживать мощность. Сегодня многие антенные тюнеры, доступные для покупки, могут подключаться к трансиверу и автоматически настраиваться для обеспечения наилучшего соответствия одним нажатием кнопки. В блоке тюнера они содержат ряд фиксированных катушек индуктивности и конденсаторов. Ряд герконовых реле под управлением микропроцессора или микроконтроллера, затем переключает нужные конденсаторы и катушки индуктивности для достижения наилучшего соответствия. Пока это происходит, трансивер настроен на низкий уровень мощности, чтобы тюнер мог определить правильное совпадение. Все это занимает всего несколько секунд, и это намного быстрее, чем пытаться добиться этого вручную.
- Убедитесь, что ваш трансивер поддерживается: При покупке автоматического ATU / антенного тюнера убедитесь, что ваш конкретный трансивер поддерживается. Большинство более поздних от основных производителей, Kenwood, Icon и Yaesu будут, но проверьте. Кроме того, для разных производителей требуются разные опции. Обычно это другой соединительный управляющий провод, и внутри антенного тюнера может быть перемычка, которую необходимо изменить.
- Время настройки: время настройки — это еще одна спецификация, на которую стоит обратить внимание при покупке антенного тюнера. Часто это может быть целых пятнадцать секунд, но обычно меньше. Спецификация конкретного тюнера будет предоставлена во всей литературе по саке. Даже при пятнадцати секундах фактическое время настройки намного меньше, чем если бы это делалось вручную, так что это очень хорошо.
- Мощность для настройки: все автоматические антенные тюнеры требуют некоторой мощности для настройки. Они определяют уровень КСВ, а затем снижают его. Соответственно, передатчик должен быть активирован. Обычно это делается с использованием низкого уровня мощности, чтобы предотвратить повреждение выхода передатчика и уменьшить помехи. В общем, чем ниже, тем лучше, но часто это может быть около десяти ватт или около того, что обеспечивает проверку при нормальной передаче.
- Память настроек : автоматические антенные тюнеры обычно имеют память, поэтому они могут сохранять настройки для определенных частот. Часто у них может быть несколько тысяч ячеек памяти, а у некоторых они могут быть разделены для разных антенн. Если можно использовать несколько антенн, стоит проверить, как они работают и будут ли они соответствовать вашим потребностям.
- Диапазон согласования импеданса: Несмотря на некоторую шумиху, не каждый ATU может соответствовать каждой антенне. У них есть диапазон импеданса, в котором они могут совпадать. Перед покупкой проверьте, что это такое, и выберите лучшее. Обычно невозможно точно знать, какой диапазон импеданса будет иметь любая антенна при любых условиях, но сделать обоснованное предположение. Выберите тот, который дает лучший диапазон и т. д. Различные антенные тюнеры могут обеспечивать согласование в разных диапазонах. Примеры включают MFJ928 и MFJ939, которые обеспечивают согласование в диапазоне от 6 до 1600 Ом. Другие антенные тюнеры могут работать в разных диапазонах, поэтому необходимо принять решение. Антенны, такие как резонансные диполи, будут относительно близки к 50 Ом при работе в их предполагаемом диапазоне, но другие антенны, особенно антенны с торцевым питанием, или дублеты, и т. д., будут иметь импеданс, который может быть гораздо более изменчивым.
- Сбалансированный или несимметричный: коаксиальный кабель является несимметричным фидером, и часто ATU / антенные тюнеры будут соответствовать от несимметричного к несимметричному. Если вы используете симметричную антенну со сдвоенным/симметричным фидером, вам понадобится ATU, поддерживающий это, или вы можете использовать дополнительный балун. Балансные антенны, как правило, питаются от симметричного фидера, такого как двойной, открытый провод и т. д. Ни одна из сторон фидера не заземлена, и поэтому он называется симметричным. Антенны, питаемые коаксиальным кабелем, не сбалансированы, так как одна сторона фидера действует как земля. Антенны, которые поддерживают несбалансированные антенны, будут иметь коаксиальный разъем для выхода на антенну. Антенные тюнеры, поддерживающие несимметричную работу, будут иметь две клеммы, к которым присоединяются два провода от открытого фидера. В наши дни использование симметричных антенн не так распространено, как раньше. Использование сбалансированного кормушки в доме может привести к ухудшению баланса и росту потерь. Соответственно, более распространенным решением является использование коаксиального фидера на выходе антенного тюнера, а затем использование балуна на антенне или там, где фидер переходит между симметричным и несимметричным.
- Надежность: Надежность антенного тюнера имеет большое значение при покупке антенного тюнера, но это один из самых сложных моментов для оценки. К сожалению, без опыта людей, которые их использовали, трудно судить. Большинство ручных тюнеров относительно надежны — главная проблема — переключатели. Если с ними хорошо обращаться, не переключать при прохождении через них питания (что тоже нехорошо для передатчика), и мощность держать в определенных пределах, то эти антенные тюнеры могут прослужить очень много лет.
Автоматические тюнеры могут быть немного более хлопотными, но большинство из них очень надежны. Они уменьшают мощность передатчика и переключаются между различными положениями — в этом переключении используются герконовые реле с очень длительным сроком службы. Опять же, через них нельзя пропускать чрезмерную мощность, иначе можно повредить герконы. Чтобы получить хорошее представление о надежности, лучше всего ознакомиться с обзорами оборудования и комментариями тех, кто им пользовался. Кроме того, не забывайте, что обычно вы получаете то, за что платите.
Прежде чем покупать антенный тюнер, лучше всего посмотреть, что есть в наличии. Ознакомьтесь с обзорами, а также поговорите с другими, чтобы получить представление о том, какой антенный тюнер лучше купить. Потратив немного времени на изучение различных доступных антенных тюнеров, вы убедитесь, что выбран наилучший вариант.
