Измерять напряжение мультиметром, цифровым (DMM) или аналоговым, легко, но с некоторыми предосторожностями и советами это может быть точнее, проще и безопаснее.
Напряжение является одним из самых простых и распространенных измерений, выполняемых с помощью аналогового или цифрового мультиметра, цифрового мультиметра. Измерения напряжения также имеют то преимущество, что их можно производить непосредственно на рассматриваемой цепи. В отличие от измерения тока нет необходимости вставлять измеритель в цепь — вместо этого измерения напряжения можно выполнять, непосредственно касаясь соответствующих точек цепи.
Измерения напряжения легко выполнять как аналоговыми, так и цифровыми измерителями, и, по сути, способ проведения измерений одинаков — единственное отличие состоит в том, что один измеритель является аналоговым, а другой — цифровым. Нет никаких других методов, которые можно было бы использовать, как в случае измерения сопротивления.
Как сделать измерение напряжения — основы
Измерения напряжения смотрят на разность потенциалов между двумя точками. Другими словами, они смотрят на разницу электрического давления в двух точках. В большинстве случаев напряжение измеряется между определенной точкой и землей или линией нулевого напряжения в цепи. Однако это не означает, что напряжение нельзя измерить между любыми двумя точками. Напряжения измеряются простым размещением цифрового мультиметра между двумя точками, в которых должно быть измерено напряжение.

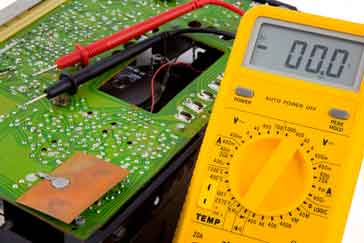

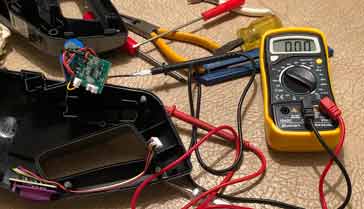

Как измерить напряжение цифровым мультиметром, цифровым мультиметром
Цифровые мультиметры особенно просты в использовании для измерения напряжения, которое они могут выполнять с большой точностью.
- Если на цифровом мультиметре имеются разные разъемы для разных диапазонов, например тока, сопротивления и т. д., вставьте щупы в соответствующие разъемы на измерителе. Обычно счетчик снабжен двумя проводами, одним черным, а другим красным. Черный обычно считается отрицательным. Этот подключен к отрицательному или «общему» разъему на счетчике. Красный подключен к положительному разъему.
- Включите счетчик.
- Установите диапазон измерителя так, чтобы он соответствовал максимальному ожидаемому значению — обратите внимание: некоторые цифровые мультиметры будут иметь автоматический выбор диапазона, и необходимо только выбрать допустимое напряжение. Обратите внимание, что DMMS обычно может работать как с отрицательными, так и с положительными значениями на зонде или красном проводе.
- Сначала проверьте точку низкого напряжения — часто это может быть заземление, и на черном или заземляющем щупе может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления. Это избавляет от попыток исследовать две точки одновременно.
- Проверьте точку с более высоким напряжением с помощью щупа на красном проводе.
- При необходимости отрегулируйте переключатель диапазонов, чтобы получить наилучшие показания.
- Обратите внимание на чтение.
- Либо сделайте следующее показание, либо, если закончите, снимите датчики и выключите измеритель.
- Всегда лучше вернуть переключатель диапазона измерителя в положение самого высокого доступного диапазона напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен правильный диапазон.
Как измерить напряжение аналоговым мультиметром
Аналоговые мультиметры также очень просты в использовании, но с ними может потребоваться более осторожное обращение во избежание повреждений — они не обладают полной защитой цифровых мультиметров.
- На многих аналоговых мультиметрах есть разные разъемы для напряжения/колебания и тока. Вставьте измерительный конец щупов в необходимые гнезда. Обычно счетчик снабжен двумя проводами, одним черным, а другим красным. Черный обычно считается отрицательным. Этот подключен к отрицательному или «общему» разъему на счетчике. Красный подключен к положительному разъему. Важно убедиться, что отрицательный вывод находится в отрицательном или общем соединении.
- Установите диапазон измерителя так, чтобы он соответствовал максимальному ожидаемому значению, и допускайте небольшое превышение, так как повреждение может быть вызвано высоким напряжением или реверсированием напряжения.
- Постарайтесь убедиться, что положительное напряжение подается на положительный провод (как можно лучше, без фактического зондирования).
- Сначала проверьте точку низкого напряжения — часто это может быть заземление, и на черном или заземляющем щупе может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления. Это избавляет от попыток исследовать две точки одновременно.
- Проверьте точку с более высоким напряжением с помощью щупа на красном проводе.
- Убедитесь, что получено положительное отклонение измерителя. Затем отрегулируйте переключатель многопользовательского диапазона, чтобы уменьшить значение диапазона. Это делается до тех пор, пока на измерителе не будет видно наибольшее отклонение, не превышающее верхнюю часть диапазона. Таким образом получаются наиболее точные показания.
- Обратите внимание на чтение
- Либо сделайте следующее чтение, либо, если закончите, удалите датчики.
- Всегда лучше вернуть переключатель диапазона измерителя в положение самого высокого доступного диапазона напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен правильный диапазон.
Советы по измерению напряжения
Хотя измерения напряжения выполнить несложно, несколько простых советов могут сделать измерения проще и точнее.

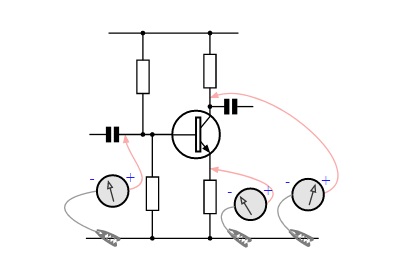

- Соедините заземление измерителя с землей: часто бывает трудно удерживать два щупа, стабилизировать плату, а затем одновременно регулировать переключатель в измерителе. Также существует риск соскальзывания зонда. Чтобы упростить задачу, многие мультиметры имеют зажим типа «крокодил/крокодил».
- Его можно закрепить на подходящей точке заземления, а затем все измерения провести относительно земли то, что обычно требуется. Если требуется напряжение между двумя разными точками, то можно измерить каждую точку и определить разницу между ними.
- После использования вернитесь к максимальному диапазону напряжения: На счетчиках, где диапазоны можно переключать, всегда лучше вернуть переключатель в оба диапазона максимального напряжения переменного тока. Таким образом, если счетчик будет подключен до установки переключателя диапазонов, это не приведет к повреждению. Это хорошая привычка, которую нужно развивать.
Измерения напряжения очень легко выполнить с помощью цифрового мультиметра, цифрового мультиметра или аналогового мультиметра. Эти измерения, вероятно, являются наиболее распространенными измерениями, выполняемыми с помощью мультиметра. Знание того, как измерять напряжение с помощью мультиметра, является особенно полезным навыком, который будет использоваться снова и снова.
